帶緊定套 UKF+H 形

帶緊定套 UKF+H 形

法蘭軸承單元

帶緊定套 UKF+H 形

返回列表
帶緊定套 UKF+H 形軸承單元，採用鑄鐵法蘭軸承座搭配緊定套安裝結構，安裝與拆卸簡便，對軸件加工精度要求低，定心精準、鎖緊牢靠。整體承載能力強，剛性與穩定性表現優異，密封效果良好，可有效防塵防污，適用於重載及輕微衝擊工況。廣泛運用於礦山、冶金、輸送、農機等設備，運轉平穩，維護簡易。

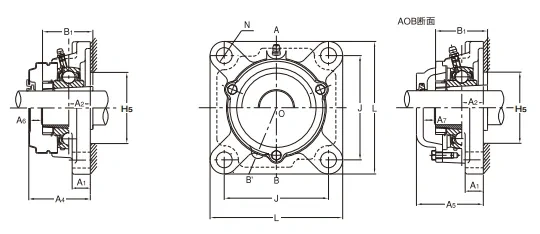

帶緊定套 UKF+H 形型號規格表
軸徑
(mm)		 單元型號 L
(mm)		 A
(mm)		 J
(mm)		 N
(mm)		 A₁
(mm)		 A₂
(mm)		 A₀
(mm)		 H₅(最小)
(mm)		 B₁
(mm)		 A₄
(mm)		 A₅
(mm)		 A₆
(mm)		 A₇
(mm)		 安裝螺栓型號 軸承型號 徑向基本額定
動載荷 Cr (kN)		 徑向基本額定
靜載荷 Cor (kN)		 標準軸承座型號 鋼板制帶護罩
單元型號		 鑄鐵制帶護罩
單元型號		 標準型質量
(kg)		 鋼板制帶護罩質量
(kg)		 鑄鐵制帶護罩質量
(kg)
125 UKF328+H2328X 450 125 350 41 55 75 148 — 131 — 195 — 37 M36 UK328+H2328X 255 246 F328 — CUKF328C(CE)+H2328X 87.3 — 90.9
115 UKF326+H2326X 410 115 320 41 45 65 134 — 121 — 180 — 36 M36 UK326+H2326X 229 214.3 F326 — CUKF326C(CE)+H2326X 59.04 — 68.8
110 UKF324+H2324X 370 110 290 41 40 65 130 — 112 — 175 — 35 M36 UK324+H2324X 207 184.8 F324 — CUKF324C(CE)+H2324X 44.83 — 52.5
100 UKF322+H2322X 340 96 266 41 35 60 121 — 105 — 165 — 36 M36 UK322+H2322X 205 178.8 F322 — CUKF322C(CE)+H2322X 33.83 — 39.4
90 UKF320+H2320X 310 94 242 38 32 59 115 — 97 — 154 — 31 M33 UK320+H2320X 173 140.4 F320 — CUKF320C(CE)+H2320X 23.68 — 30.2
90 UKFX20+H2320X 268 97 211 31 31 59 108 — 97 — — — — M27 UKX20+H2320X 134 104.7 FX20 — — 15.9 — —
85 UKF319+H2319X 290 94 228 35 30 59 111 — 90 — 149 — 30 M30 UK319+H2319X 153 118.4 F319 — CUKF319C(CE)+H2319X 18.47 — 24.4
80 UKF318+H2318X 280 76 216 35 30 44 93.5 — 86 — 128 — 26 M30 UK318+H2318X 143 107.2 F318 — CUKF318C(CE)+H2318X 19 — 22.5
80 UKFX18+H2318X 214 76 171 23 24 45 89 — 86 — — — — M20 UKX18+H2318X 109 81.6 FX18 — — 10.2 — —
80 UKF218+H2318X 235 68 187 23 26 40 82.5 98 86 — 122 — 31 M20 UK218+H2318X 95.5 71.4 F218 — CUKF218C(CE)+H2318X 11.08 — 15.3
75 UKF317+H2317X 260 74 204 31 27 44 92 — 82 — 126 — 26 M27 UK317+H2317X 132 96.5 F317 — CUKF317C(CE)+H2317X 15.1 — 18.6
75 UKFX17+H2317X 214 70 171 23 24 40 82.5 — 82 — — — — M20 UKX17+H2317X 95.5 71.4 FX17 — — 10.57 — —
75 UKF217+H2317X 220 63 175 23 26 36 77 93 82 — 111 — 27 M20 UK217+H2317X 83.5 61.8 F217 — CUKF217C(CE)+H2317X 9.35 — 12.4
70 UKF316+H2316X 250 68 196 31 27 38 83.5 — 78 — 115 — 23 M27 UK316+H2316X 123 86.4 F316 — CUKF316C(CE)+H2316X 12.84 — 16.3
70 UKFX16+H2316X 214 70 171 23 24 40 80 — 78 — — — — M20 UKX16+H2316X 83.5 61.8 FX16 — — 10.2 — —
70 UKF216+H2316X 208 58 165 23 24 34 73 88 78 — 107 — 26 M20 UK216+H2316X 72.5 53 F216 — CUKF216C(CE)+H2316X 7.93 — 9.93
65 UKF315+H2315X 236 66 184 25 25 39 81 — 73 — 114 — 25 M22 UK315+H2315X 114 76.9 F315 — CUKF315C(CE)+H2315X 11.54 — 14
65 UKFX15+H2315X 197 68 152 23 24 40 77 — 73 — — — — M20 UKX15+H2315X 72.5 53 FX15 — — 7.67 — —
65 UKF215+H2315X 200 56 159 19 24 34 69.5 82 73 — 102 — 26 M16 UK215+H2315X 66 48.2 F215 — CUKF215C(CE)+H2315X 6.63 — 8.58
60 UKF313+H2313X 208 58 166 23 22 33 71 — 65 — 103 — 24 M20 UK313+H2313X 92.5 59.7 F313 — CUKF313C(CE)+H2313X 7.46 — 11.5
